Сегодня нашел на нашей фирменной "помойке" большую призму из фторида лития. Спектрометрический Отдел выкинул. Может, тоже начать делать такой спектрометр? :)
Как там дела продвигаются, кстати?

[dimetrius d dimetrius]

Пока ни как, времени пока нет. :-(

Добавлено спустя 25 минут 47 секунд:
Столкнулся с одной проблемой - угол расхождения лучей получается узким, для нормального замера нужно его развести или замерять на приличном расстоянии с сильными потерями. Круглой линзой - сильное изкажение, про зеркало из отражателя вообще молчу, прямоугольную линзу пока не нашел, а самодельная опять-же исказит всё до безобразия.
Не хочется делать прибор в пол метра длиной.

[alwspb a alwspb]

Предположительная схема исполнения, пояснения нужны?

Вот какая мысль...
Коллиматор в виде представленного на рисунке обеспечивает хорошую параллельность входящего пучка. Это хорошо. Но имеет очень малую светосилу. Это плохо.
Можно в качестве коллиматора использовать самый дешевый китайский монокуляр долларов за 6:

Он обеспечит хороший светосбор и регулируемую параллельность пучка (в зависимости от удаленности источника света может понадобиться регулировка - штатным фокусировочным кольцом монокуляра).

Добавлено спустя 8 минут 37 секунд:

угол расхождения лучей получается узким

Глупый вопрос. А так как светишь?

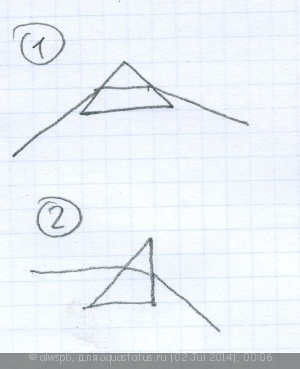

Первый вариант даст бОльшее расхождение пучка, чем второй

Добавлено спустя 4 минуты 15 секунд:
Да и все равно на выходе можно поставить линзу отрицательной кривизны. Не знаю, как у вас там в Германии, а здесь в России в любом салоне оптики за умеренные деньги можно заказать нужную линзу. Из самого простого стекла, без покрытия, круглую, скажем так, диоптрий на -10 - -12 и диаметром мм в 40 будет рублей 100. Она эффективно разведет пучок:

[dimetrius d dimetrius]

Первый вариант даст бОльшее расхождение пучка, чем второй

Так и делаю, но всё равно мало, при растоянии от призмы 10 см ширина "веера" составляет порядка 1 см, при светоприёмном окошке в 1 мм получается слишком грубый приборчик, хотелось-бы поточнее. При дальнейшем повороте призмы пучок расходится, но тогда слишком заметны светопотери. Линзой хочу собрать лучи по вертикали.

в любом салоне оптики

А вот это мысль! :dr_ink:

самый дешевый китайский монокуляр

Я уже два таких разбомбил :-) , и собрал все линзы в доме. Сейчас поглядываю на старый фотоаппарат. :hi_hi_hi:

[dimetrius d dimetrius]

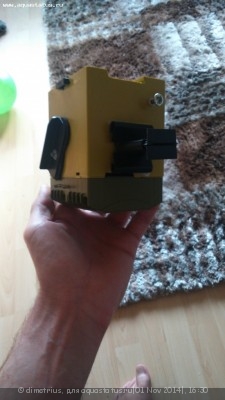

После долгих мучений мозга и рук, переведя кучу пластика, электроники и клея всё-таки почти сделал компактный и работоспособный приборчик. :ya_hoo_oo:

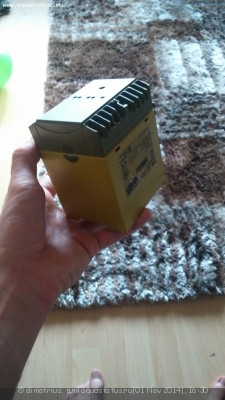

Было защитное реле

Стало спектромером

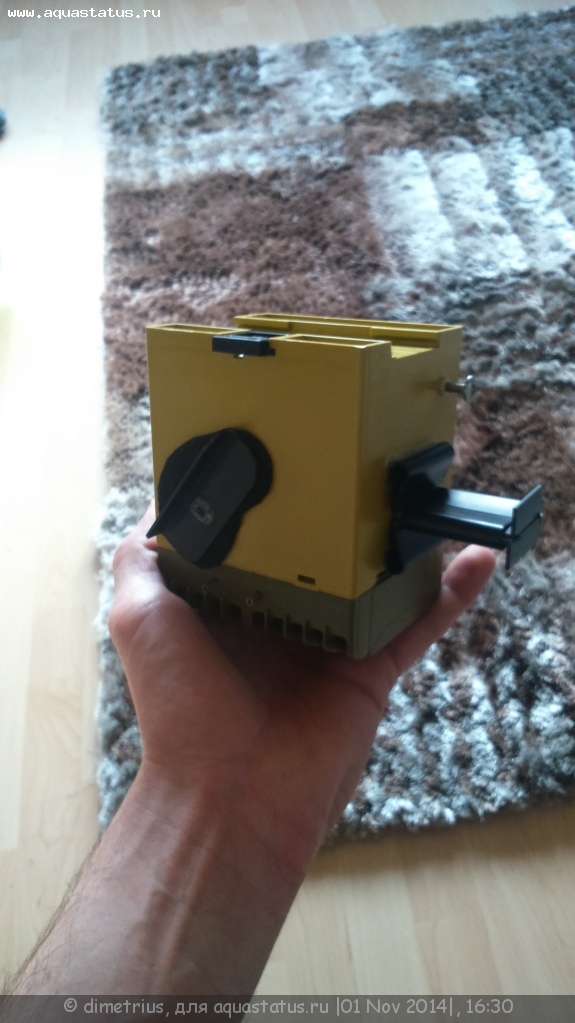

Проблему расширения решил увеличением длины луча посредством системы зеркал, одно неподвижно закреплено - другое наклоняется регулировочным винтом, им-же происходит смена замеряемого цвета.
Свет солнца меряет отменно, шаг замера порядка 20 nm, а вот с лампами и светодиодами засада, нужна оптика.
