Таймер задержки кормления (страница 2)

[Ssnaken S Ssnaken]

Привет. Наконец то забрал тестер с дачи. Замерял: имеем- при работе моторчика 3 вольта, 0,01 ампера. Как теперь подобрать RC?.Заранее спасибо.

[serg_42 s serg_42]

при работе моторчика 3 вольта, 0,01 ампера

Я бы для начала поставил последовательно с моторчиком резистор на 100 Ом.
Абсолютно любой мощности, можно переменный, если есть в наличии, примерно на 200 Ом.
Пока без конденсатора.
Напряжение на моторчике (с резистором на 100 Ом) упадёт примерно до 2 вольт или чуть ниже. Крутить будет медленнее.
Чисто посмотреть, что из этого выйдет.... А дальше оно видно будет.

[Ssnaken S Ssnaken]

Ок. Спасибо,буду пробовать.

[serg_42 s serg_42]

Ок. Спасибо,буду пробовать.

Если под рукой нет резистора, то вместо него можно поставить 1..2..3 диода 1N4007 (последовательно).
Оно даже это будет лучше чем резистор, ибо каждый диод будет стабильно "отбирать" у моторчика примерно 0,65 Вольта, независимо от тока.

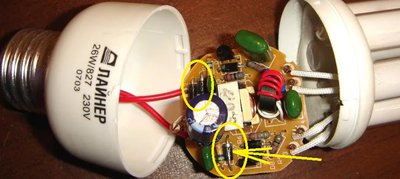

Эти диоды можно выдернуть из плат старых энергосберегающих лампочек. Там их в каждой лампе по 4 штуки минимум:

Все они с полоской на катоде и подписаны.
Припаивать полоской в сторону минуса.

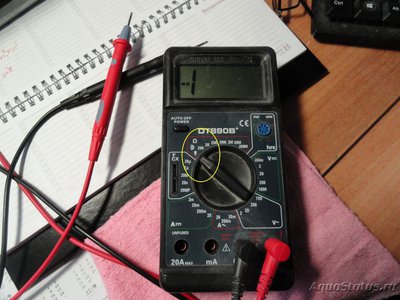

Предварительно желательно проверить каждый диод мультиметром в режиме прозвонки диодов (дисплей должен показывать в одну сторону около 0.6, в другую - бесконечность):

[serg_42 s serg_42]

Припаивать полоской в сторону минуса.

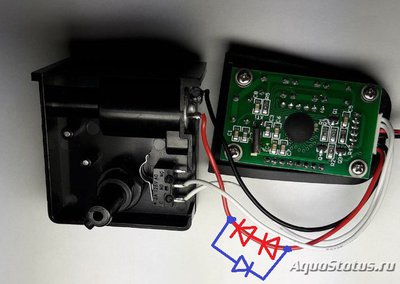

Диоды припаивать надо так (в разрыв красного провода, если на нём "плюс"):

"Красные" диоды снижают напряжение на моторчике, "синий" диод стравливает ЭДС самоиндукции моторчика в момент его остановки.

[bei46 b bei46]

Я пропилил с другой стороны срез,надеясь,что он отключит мотор,но он все равно делает полный оборот .

Подозреваю, что не останавливается на Вашем пропиле из за того, что сигнал на запуск движка, посланный "кляксой" контроллера, в момент сработки микрика на Вашем пропиле, еще не снят, поэтому его наличие игнорируется. Как, например, в часовой микросхеме 176ИЕ12 минутный импульс длится 40+20 секунд. Поэтому надо менять схему контроллера на самодельную. Я бы делал так. :-):

[Ssnaken S Ssnaken]

Всем привет. Попробовал переменный резистор один,сработало. В итоге нашел вот такую схемку. Работает на ура. Останавливается на пол оборота.

[serg_42 s serg_42]

Работает на ура.

Я бы коллектор-эммитер зашунтировал диодом (катод - в сторону коллектора).
А то оно не по фэншую, ибо в момент останова моторчик генерит ЭДС самоиндукции, а ей надо куда-то стекать.
2 кОм R1+R2 может и не хватить, чтобы обезопасить транзистор от микропробоя обратным напряжением :nez-nayu:

[Ssnaken S Ssnaken]

Спасибо за подсказку. Прийду домой доделаю.

[Ssnaken S Ssnaken]

А диод какой использовать ?
